- Massima sicurezza: Protezione garantita da sovraccarichi e cortocircuiti.
- Affidabilità Schneider Electric: Un marchio leader nel settore elettrico.
- Facile installazione: Design compatto e intuitivo per un'installazione rapida.
- Durata nel tempo: Materiali di alta qualità per una lunga durata.
- Conformità alle normative: Certificato secondo le normative europee.
IVA INCLUSA
Condividere

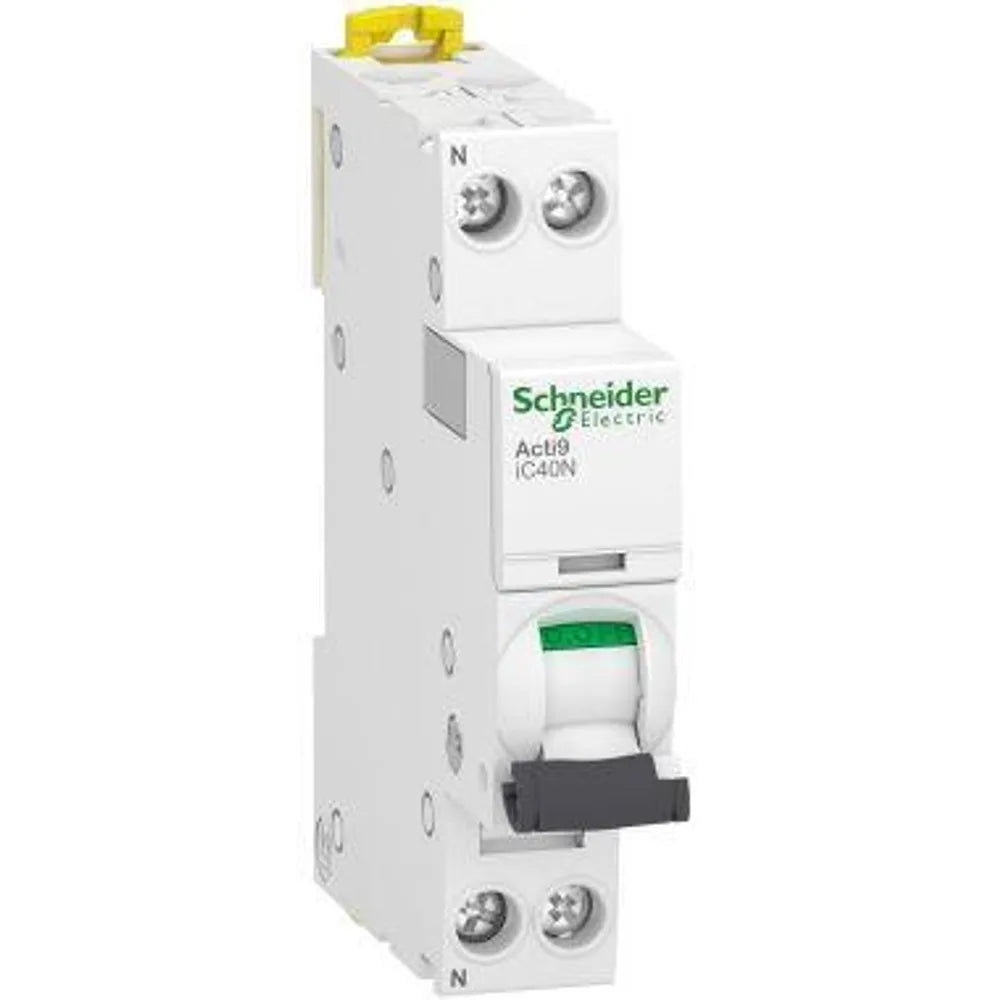

L'interruttore magnetotermico Schneider Electric Acti9 iC40N con codice SKU A9P54620 è un dispositivo essenziale per la sicurezza degli impianti elettrici, sia in ambito residenziale che terziario e commerciale. Progettato per proteggere linee elettriche da sovraccarichi e cortocircuiti, questo interruttore modulare offre un'elevata affidabilità e prestazioni. La sua configurazione 1P+N lo rende ideale per la protezione di circuiti monofase, garantendo al contempo il sezionamento del neutro in un unico modulo compatto. È un componente chiave per assicurare l'integrità dell'impianto e la sicurezza delle persone, prevenendo danni ad apparecchiature e rischi di incendio causati da anomalie elettriche.
Specifiche tecniche
| Caratteristica | Dettaglio |
|---|---|
| Marca | Schneider Electric |
| Serie / Gamma | Acti9 iC40N |
| Codice Prodotto (SKU) | A9P54620 |
| Tipo di Prodotto | Interruttore magnetotermico modulare (MCB) |
| Numero di Poli | 1P+N (1 Polo Protetto + Neutro) |
| Corrente Nominale (In) | 20 A |
| Curva di Intervento | C |
| Potere di Interruzione (Icn) secondo EN/IEC 60898-1 a 230 V CA 50/60 Hz | 6000 A (6 kA) |
| Potere di Interruzione (Icu) secondo EN/IEC 60947-2 a 230 V CA 50/60 Hz | 10 kA |
| Tensione Nominale di Esercizio (Ue) | 230 V CA 50/60 Hz |
| Frequenza di Rete | 50/60 Hz |
| Tecnologia Sganciatore | Magnetotermico |
| Posizione del Neutro | Sinistra |
| Limite di Sgancio Magnetico | 5...10 x In (CEI EN 60898-1) / 8 x In +/- 20 % (EN/IEC 60947-2) |
| Attitudine all'Isolamento | Sì, conforme a EN/IEC 60947-2 |
| Classe di Limitazione | 3 (conforme a CEI EN 60898-1) |
| Grado di Protezione IP | IP20 / IP40 (in quadro) |
| Montaggio | Su guida DIN |
| Larghezza Moduli DIN | 1 modulo (18 mm) |
| Dimensioni (L x H x P) | 18mm x 85mm x 74mm |
| Peso | 120 g |
| Temperatura Operativa | -25°C a 70°C |
| Temperatura di Stoccaggio | -40°C a 85°C |
Compatibilità
L'interruttore magnetotermico A9P54620 Schneider Electric Acti9 iC40N è progettato per un'integrazione ottimale negli impianti elettrici che richiedono protezione monofase con sezionamento del neutro. È compatibile con l'installazione su guida DIN, tipica dei quadri di distribuzione modulari in ambienti residenziali, terziari e commerciali. Questo dispositivo si integra perfettamente con la vasta gamma di accessori della serie Acti9 di Schneider Electric, permettendo configurazioni flessibili e personalizzate per diverse esigenze applicative.
È particolarmente indicato per la protezione di:
- Prese di servizio e gruppi prese da quadro
- Elettrodomestici come lavatrici, lavastoviglie
- Climatizzatori monofase di taglia media
- Circuiti di illuminazione significativi
- Qualsiasi altra applicazione residenziale, terziaria o commerciale con corrente nominale di 20A
Domande frequenti
Che tipo di protezione offre l'interruttore magnetotermico A9P54620? L'interruttore magnetotermico A9P54620 offre protezione contro sovraccarichi e cortocircuiti negli impianti elettrici, salvaguardando sia i circuiti che le apparecchiature collegate.
Cosa significa la configurazione 1P+N per un interruttore magnetotermico? La configurazione 1P+N indica che l'interruttore protegge un polo (fase) e contemporaneamente seziona anche il polo neutro, assicurando un isolamento completo del circuito in caso di intervento.
Qual è il significato della curva di intervento "C" in questo interruttore? La curva di intervento "C" indica che l'interruttore magnetotermico interviene per sovraccarichi tra 5 e 10 volte la corrente nominale (In), rendendolo adatto per la protezione di circuiti standard con carichi induttivi e prese.
A quale tensione nominale opera l'interruttore Schneider Electric A9P54620? Questo interruttore è progettato per operare a una tensione nominale di 230 V CA con frequenza 50/60 Hz.
Qual è il potere di interruzione di questo interruttore magnetotermico? Il potere di interruzione nominale (Icn) secondo EN/IEC 60898-1 è di 6000 A (6 kA) a 230 V CA, mentre il potere di interruzione ultimo (Icu) secondo EN/IEC 60947-2 è di 10 kA a 230 V CA.
