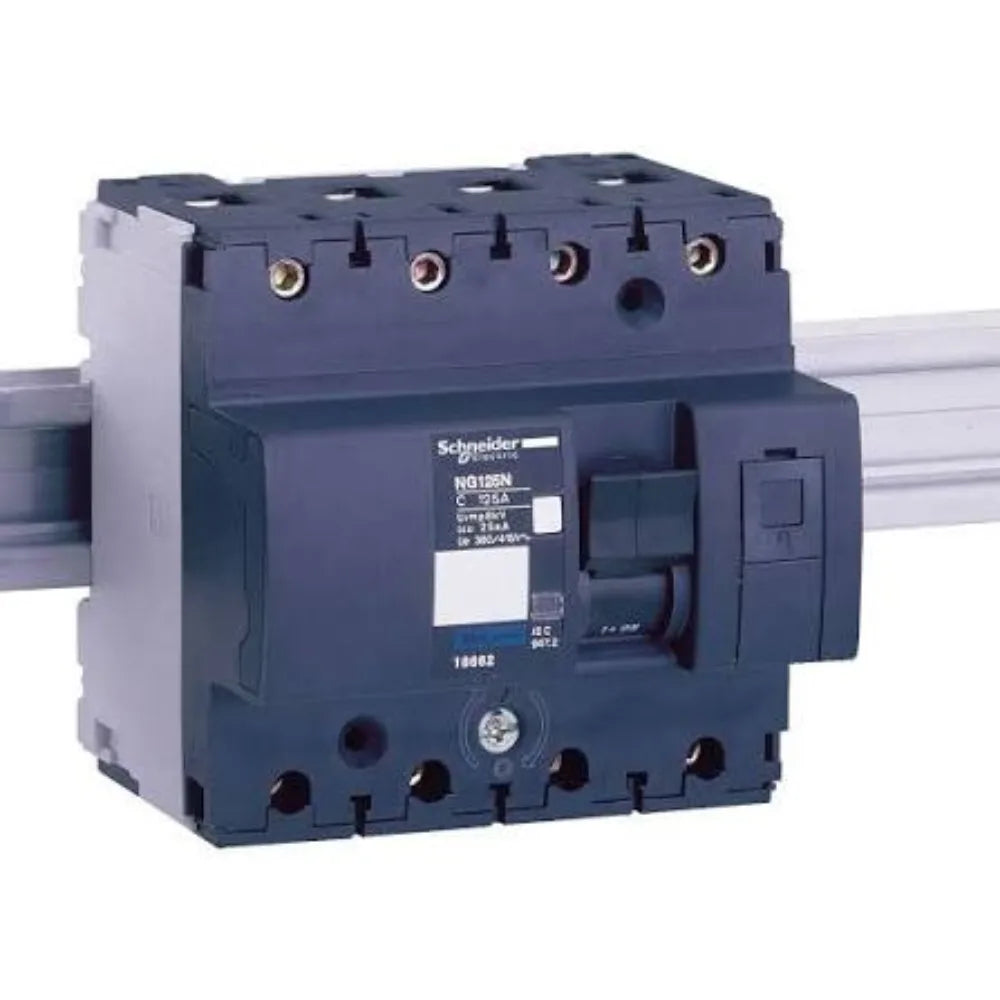

Schneider Electric NG125L Interruttore Magnetotermico 4 Poli 16A C
IVA INCLUSA
Quadri e Interruttori Schneider Electric
Interruttore Magnetotermico
18811
1 In magazzino In arrivo ! 1
Condividere
L'Interruttore Magnetotermico NG125L 4 Poli 16A Curva C (SKU 18811) di Schneider Electric è un componente essenziale per la protezione degli impianti elettrici industriali e commerciali. Questo dispositivo modulare è progettato per salvaguardare i circuiti da sovraccarichi di corrente e cortocircuiti, garantendo sicurezza e continuità di servizio. Grazie alla sua tecnologia magnetotermica, interviene automaticamente al superamento delle soglie predefinite, prevenendo danni ad apparecchiature e rischi per le persone. La curva di intervento C lo rende particolarmente adatto per applicazioni con carichi generici, dove le correnti di spunto sono moderate.
Specifiche tecniche
| Caratteristica | Dettaglio |
|---|---|
| Marca | Schneider Electric |
| Serie/Gamma | Acti9 NG125L |
| Codice Prodotto (SKU) | 18811 |
| Tipo Prodotto | Interruttore magnetotermico modulare |
| Numero di Poli | 4P (4 poli protetti) |
| Corrente Nominale (In) | 16 A a 40 °C |
| Curva di Intervento | C |
| Potere di Interruzione (Icu) | 50 kA a 380-415 V CA 50/60 Hz (conforme a EN/IEC 60947-2) |
| Tensione Nominale di Impiego (Ue) | 380-415 V CA 50/60 Hz; 500 V CA 50/60 Hz; <= 500 V CC; 220-240 V CA 50/60 Hz; 440 V CA 50/60 Hz |
| Tensione Nominale di Isolamento (Ui) | 690 V CA 50/60 Hz |
| Tensione Nominale di Tenuta ad Impulso (Uimp) | 8 kV |
| Tipo di Rete | CA, CC |
| Tecnologia Sganciatore | Magnetotermico |
| Frequenza di Rete | 50/60 Hz |
| Montaggio | Guida DIN simmetrica da 35 mm |
| Larghezza | 12 moduli da 9 mm (108 mm) |
| Altezza | 103 mm |
| Profondità | 81 mm |
| Peso Prodotto | 0,96 kg |
| Grado di Protezione IP | IP20 sui terminali (in involucro modulare) |
| Temperatura di Esercizio | -30°C ... 70°C |
| Temperatura di Stoccaggio | -40°C ... 70°C |
| Norme di Riferimento | EN/IEC 60947-2, EN/IEC 60898-1 |
Compatibilità
L'interruttore magnetotermico Schneider Electric Acti9 NG125L (SKU 18811) è progettato per essere compatibile con diversi accessori modulari e sistemi di distribuzione della gamma Acti9. È compatibile con pettini di distribuzione per una facile e ordinata connessione di più dispositivi. Inoltre, supporta l'integrazione di ausiliari modulari opzionali, quali indicatori di posizione contatti, sganciatori di guasto, sganciatori a corrente di lavoro, sganciatori di minima tensione e sganciatori di massima tensione, espandendo così le sue funzionalità di monitoraggio e controllo.
Domande frequenti
D: Qual è la funzione principale di un interruttore magnetotermico NG125L?
R: La funzione principale dell'interruttore magnetotermico NG125L è proteggere i circuiti elettrici da danni causati da sovraccarichi di corrente prolungati e cortocircuiti improvvisi, garantendo la sicurezza dell'impianto e delle apparecchiature collegate.
D: Cosa significa la "Curva C" in un interruttore magnetotermico?
R: La "Curva C" indica che l'interruttore interverrà magneticamente tra 5 e 10 volte la sua corrente nominale (In). Questa curva è ideale per la protezione di carichi generici in ambienti residenziali, commerciali e industriali leggeri che possono presentare correnti di spunto moderate, come motori e trasformatori di piccole dimensioni.
D: Questo interruttore è adatto per impianti in corrente continua (CC)?
R: Sì, l'interruttore magnetotermico Acti9 NG125L 18811 è compatibile con reti sia in corrente alternata (CA) che in corrente continua (CC), supportando tensioni operative fino a 500 V CC.
D: Come si monta l'interruttore NG125L 18811?
R: L'interruttore è progettato per un montaggio semplice e rapido su guida DIN simmetrica da 35 mm, una soluzione standard nel settore elettrico che ne facilita l'installazione all'interno di quadri e centralini.
D: Qual è la durata meccanica ed elettrica di questo dispositivo?
R: L'interruttore magnetotermico NG125L 18811 vanta una notevole resistenza con una durata meccanica fino a 20.000 cicli e una durata elettrica fino a 10.000 cicli, assicurando affidabilità nel tempo per le applicazioni più esigenti.
