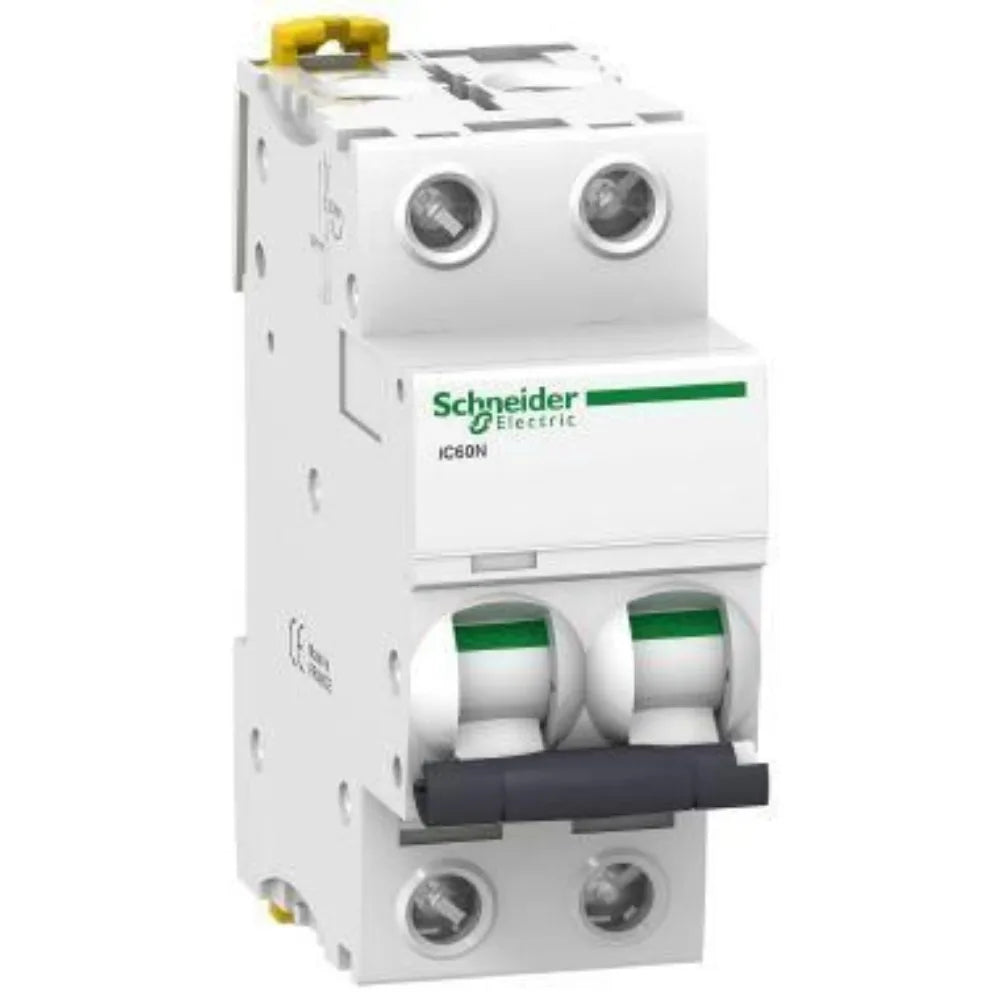

Interruttore Magnetotermico Schneider Electric iC60N 2P C 20A A9F79220

L'interruttore magnetotermico Schneider Electric iC60N A9F79220 è un dispositivo essenziale per la sicurezza degli impianti elettrici, sia in ambito residenziale che terziario e industriale. Questo componente di protezione avanzato è progettato per interrompere tempestivamente il flusso di corrente in un circuito elettrico in caso di sovraccarico o cortocircuito, prevenendo danni agli apparecchi e rischi per le persone. Incorpora al suo interno due meccanismi di sgancio: uno termico, che interviene in caso di sovraccarichi prolungati, e uno magnetico, che reagisce quasi istantaneamente a correnti di cortocircuito elevate. La serie Acti9 iC60N di Schneider Electric è riconosciuta per le sue elevate prestazioni e le caratteristiche di sicurezza, tra cui gli indicatori VisiTrip e VisiSafe.

Specifiche tecniche

Compatibilità

L'interruttore magnetotermico Schneider Electric iC60N A9F79220 è pienamente compatibile con l'intera gamma di accessori della serie Acti9 di Schneider Electric. Questo include blocchi differenziali Vigi, contatti ausiliari OF e SD, comandi motorizzati e dispositivi di segnalazione. La sua installazione su guida DIN standard lo rende adatto per centralini e quadri di distribuzione modulari, consentendo un'integrazione flessibile in diverse configurazioni di impianto.

Domande frequenti

A cosa serve un interruttore magnetotermico come l'A9F79220? Un interruttore magnetotermico protegge i circuiti elettrici e le apparecchiature collegate da danni causati da sovraccarichi di corrente e cortocircuiti, interrompendo automaticamente l'alimentazione in caso di anomalia.

Qual è la differenza tra protezione termica e protezione magnetica? La protezione termica interviene in caso di sovraccarichi di corrente di lunga durata, dovuti a un eccessivo assorbimento di potenza. La protezione magnetica, invece, interviene quasi istantaneamente in presenza di correnti molto elevate, tipiche dei cortocircuiti.

Cosa indica la "Curva C" di intervento? La curva C è una caratteristica di intervento che indica che l'interruttore sgancia quando la corrente di cortocircuito è tra 5 e 10 volte la corrente nominale (In). È la curva più comune e adatta per carichi generali e prese standard, inclusi circuiti con medie correnti di spunto.

Cosa significano le indicazioni VisiTrip e VisiSafe su questo interruttore? VisiTrip è un indicatore che riduce il tempo di intervento mostrando visivamente quale circuito ha causato lo scatto, facilitando l'identificazione del guasto. VisiSafe è una banda verde che garantisce l'apertura fisica dei contatti, assicurando un isolamento sicuro per le operazioni di manutenzione a valle.

Questo interruttore può essere utilizzato in impianti industriali? Sì, l'interruttore iC60N A9F79220 è conforme sia allo standard industriale EN/IEC 60947-2 che allo standard residenziale EN/IEC 60898-1. Ciò lo rende adatto sia per applicazioni residenziali e terziarie che per determinate applicazioni industriali, offrendo un potere di interruzione adeguato per entrambi gli ambiti.
