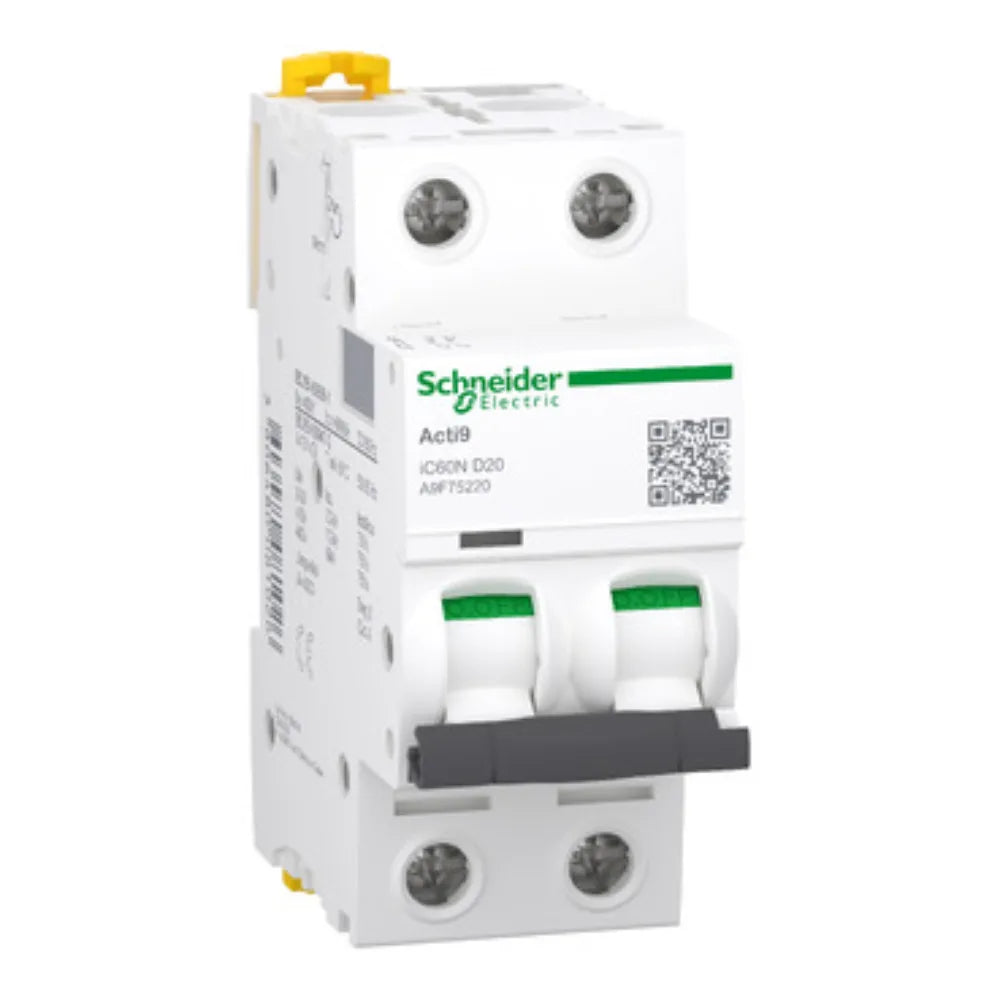

Interruttore Magnetotermico Schneider Electric iC60N 2P D 20A A9F75220
IVA INCLUSA
Quadri e Interruttori Schneider Electric
Interruttore magnetotermico
A9F75220
3 In magazzino In arrivo ! 3
Condividere
Interruttore Magnetotermico Schneider Electric iC60N 2P D 20A A9F75220: Protezione Affidabile per Carichi Esigenti
L'interruttore magnetotermico Schneider Electric iC60N con codice SKU A9F75220 è un dispositivo essenziale per la sicurezza degli impianti elettrici, sia in ambito residenziale che industriale. Questo interruttore bipolare è progettato per proteggere i circuiti contro i danni causati da sovraccarichi e cortocircuiti, intercettando il flusso di corrente prima che possa provocare surriscaldamenti o incendi. La sua tecnologia magnetotermica combina una protezione termica per i sovraccarichi e una protezione magnetica per i cortocircuiti, garantendo un'interruzione rapida e precisa del circuito in caso di guasto. Dotato di una curva di intervento di tipo D, è particolarmente indicato per la protezione di carichi con elevate correnti di spunto, come motori elettrici, trasformatori e lampade fluorescenti.
Specifiche tecniche
| Caratteristica | Valore |
|---|---|
| Marca | Schneider Electric |
| Serie | Acti9 iC60N |
| Codice Prodotto (SKU) | A9F75220 |
| Tipo di Prodotto | Interruttore magnetotermico (MCB) |
| Poli | 2P (2 poli protetti) |
| Corrente Nominale (In) | 20 A |
| Curva di Intervento | D |
| Potere di Interruzione (Icu) | 6000 A (6 kA) a 400 V AC secondo EN/IEC 60898-1 |
| Potere di Interruzione (Icu) | 20 kA a 220-240 V AC secondo EN/IEC 60947-2 |
| Tensione Nominale di Isolamento (Ui) | 500 V AC |
| Tensione Operativa (Ue) | Fino a 440 V AC 50/60 Hz; 12-144 V DC |
| Frequenza di Rete | 50/60 Hz |
| Grado di Protezione (IEC 60529) | IP20 (IP40 in quadro) |
| Temperatura Operativa | da -35°C a 70°C |
| Temperatura di Stoccaggio | da -40°C a 85°C |
| Vita Elettrica | 10.000 cicli |
| Vita Meccanica | 20.000 cicli |
| Montaggio | Guida DIN |
| Larghezza | 36 mm (2 moduli da 18mm o 4 passi da 9mm) |
| Altezza | 85 mm |
| Profondità | 78.5 mm |
| Peso | 0.25 kg |
| Indicatore di guasto (VisiTrip) | Sì, indicazione meccanica rossa frontale |
| Indicatore di posizione dei contatti (VisiSafe) | Sì, striscia verde di sicurezza |
| Classe di limitazione | 3 (secondo EN/IEC 60898-1) |
| Conformità Normative | EN/IEC 60898-1 (domestico), EN/IEC 60947-2 (industriale) |
Compatibilità
L'interruttore magnetotermico Schneider Electric iC60N A9F75220 è compatibile con la gamma di accessori e moduli aggiuntivi della serie Acti9 di Schneider Electric, tra cui ausiliari di segnalazione e comando, blocchi differenziali (Vigi) e sistemi di controllo remoto. È progettato per essere montato su guida DIN, facilitando l'integrazione in quadri elettrici modulari. Inoltre, è idoneo per l'isolamento industriale secondo lo standard IEC/EN 60947-2.
Domande frequenti
A cosa serve un interruttore magnetotermico come l'A9F75220? L'interruttore magnetotermico Schneider Electric A9F75220 protegge i circuiti elettrici da sovraccarichi e cortocircuiti, intercettando la corrente e prevenendo danni all'impianto o pericoli per le persone.
Qual è la differenza tra protezione termica e protezione magnetica in questo dispositivo? La protezione termica interviene in caso di sovraccarico, quando una corrente eccessiva si protrae per un certo periodo, mentre la protezione magnetica agisce istantaneamente in presenza di un cortocircuito, ovvero un brusco aumento della corrente.
Cosa indica la curva D per questo interruttore magnetotermico? La curva D significa che l'interruttore è ottimizzato per carichi con elevate correnti di spunto, come motori, trasformatori o lampade a scarica, evitando interventi intempestivi all'avvio di tali apparecchiature.
Il Schneider Electric A9F75220 è adatto sia per impianti residenziali che industriali? Sì, questo interruttore iC60N è conforme sia agli standard domestici EN/IEC 60898-1 che a quelli industriali EN/IEC 60947-2, rendendolo versatile per diverse applicazioni.
Cosa significano le indicazioni VisiTrip e VisiSafe? VisiTrip è un indicatore meccanico rosso che segnala visivamente il circuito guasto, riducendo i tempi di individuazione e intervento. VisiSafe, una striscia verde, garantisce l'apertura fisica dei contatti, assicurando la sicurezza durante la manutenzione a valle dell'interruttore.
