Interruttore Magnetotermico Schneider Electric NSX160D 160A 4 Poli C164TM160
IVA INCLUSA
Quadri e Interruttori Schneider Electric
Interruttore Magnetotermico
C164TM160
2 In magazzino In arrivo ! 2
Condividere

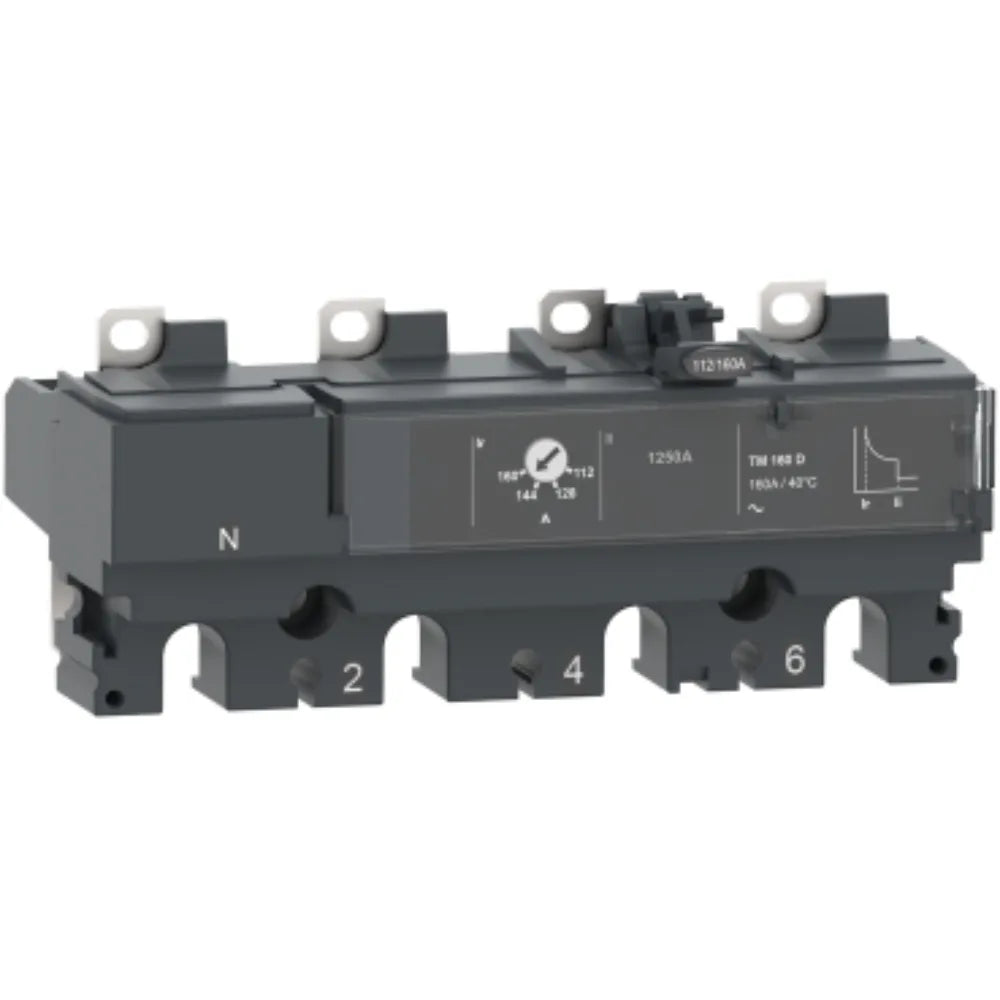

L'Interruttore Magnetotermico Schneider Electric 160A 4 Poli NSX160D, identificato dal codice SKU C164TM160, rappresenta una soluzione fondamentale per la protezione degli impianti elettrici industriali e commerciali. Sebbene il codice C164TM160 si riferisca specificamente all'unità di sgancio termomagnetica (il "cervello" dell'interruttore), essa è il componente chiave che conferisce le capacità di protezione all'interruttore automatico scatolato (MCCB) ComPacT NSX160. Questa unità è progettata per rilevare e interrompere sovraccarichi e cortocircuiti, garantendo la sicurezza e l'affidabilità della rete elettrica e dei carichi ad essa connessi. Offre una protezione termica per i sovraccarichi e una protezione magnetica istantanea contro i cortocircuiti, essenziale per la continuità operativa e la prevenzione dei danni agli impianti.
Specifiche tecniche
| Caratteristica | Dettaglio |
|---|---|
| Marca | Schneider Electric |
| SKU / Riferimento Commerciale | C164TM160 |
| Famiglia di Prodotto | ComPacT NSX100...250 nuova generazione |
| Tipo di Prodotto | Unità di sgancio (Trip unit) |
| Nome dell'Unità di Sgancio | TM-D |
| Tecnologia dell'Unità di Sgancio | Termomagnetica |
| Numero di Poli | 4 Poli (4P) |
| Descrizione Poli Protetti | 4D (Neutro completamente protetto) |
| Posizione del Conduttore di Neutro | Sinistra |
| Funzioni di Protezione | L (sovraccarico termico), I (cortocircuito istantaneo) |
| Corrente Nominale (In) | 160 A a 40°C |
| Tensione Operativa Nominale (Ue) | 690 V AC 50/60 Hz |
| Tipo di Rete | AC |
| Regolazione Soglia Termica (Ir) | Regolabile da 0.7 a 1 x In |
| Soglia Magnetica Istantanea (Ii) | Fissa a 1250 A |
| Modalità di Montaggio | Fissa |
| Standard di Riferimento | EN/IEC 60947-2, IEC 60947-1 |
| Grado di Protezione IP | IP40 secondo IEC 60529 |
| Grado di Inquinamento | 3 secondo IEC 60947-1 |
| Temperatura Operativa | -25...70°C |
Compatibilità
L'unità di sgancio termomagnetica Schneider Electric C164TM160 è progettata per essere utilizzata con gli interruttori automatici scatolati della serie ComPacT NSX160 di Schneider Electric. Fa parte della gamma ComPacT NSX100...250, il che ne assicura la piena integrazione con i telai base degli interruttori di questa serie. Per una soluzione completa e connessa, può essere associata a moduli PowerTag NSX e ai telai base ComPacT NSX, rientrando nell'architettura EcoStruxure Power di Schneider Electric. È inoltre compatibile con vari accessori e ausiliari della gamma ComPacT NSX100/160/250, come maniglie rotanti, meccanismi motorizzati, moduli aggiuntivi per protezione differenziale VigiPacT, schermi terminali lunghi e barriere interfase.
Domande frequenti
D: A cosa serve l'unità di sgancio termomagnetica C164TM160? R: L'unità di sgancio C164TM160 serve a fornire protezione termica contro i sovraccarichi prolungati e protezione magnetica istantanea contro i cortocircuiti all'interno di un interruttore automatico ComPacT NSX160. È il componente che rileva le anomalie di corrente e comanda l'apertura del circuito.
D: Con quale interruttore è compatibile il C164TM160? R: Questa unità di sgancio è specificamente compatibile con i telai degli interruttori automatici scatolati Schneider Electric della serie ComPacT NSX160.
D: Qual è la corrente nominale di questa unità di sgancio? R: La corrente nominale dell'unità di sgancio C164TM160 è di 160 A a 40°C.
D: Il C164TM160 offre protezione per il neutro? R: Sì, questa unità di sgancio è a 4 poli con descrizione "4D", il che significa che fornisce protezione completa anche per il conduttore di neutro.
D: Le soglie di protezione sono regolabili? R: La soglia di protezione termica (Ir) per i sovraccarichi è regolabile in un intervallo da 0.7 a 1 volta la corrente nominale (In), mentre la soglia di protezione magnetica (Ii) per i cortocircuiti è fissa a 1250 A.
