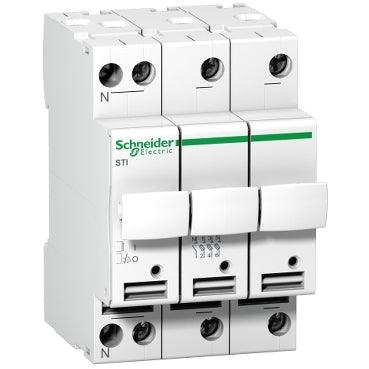

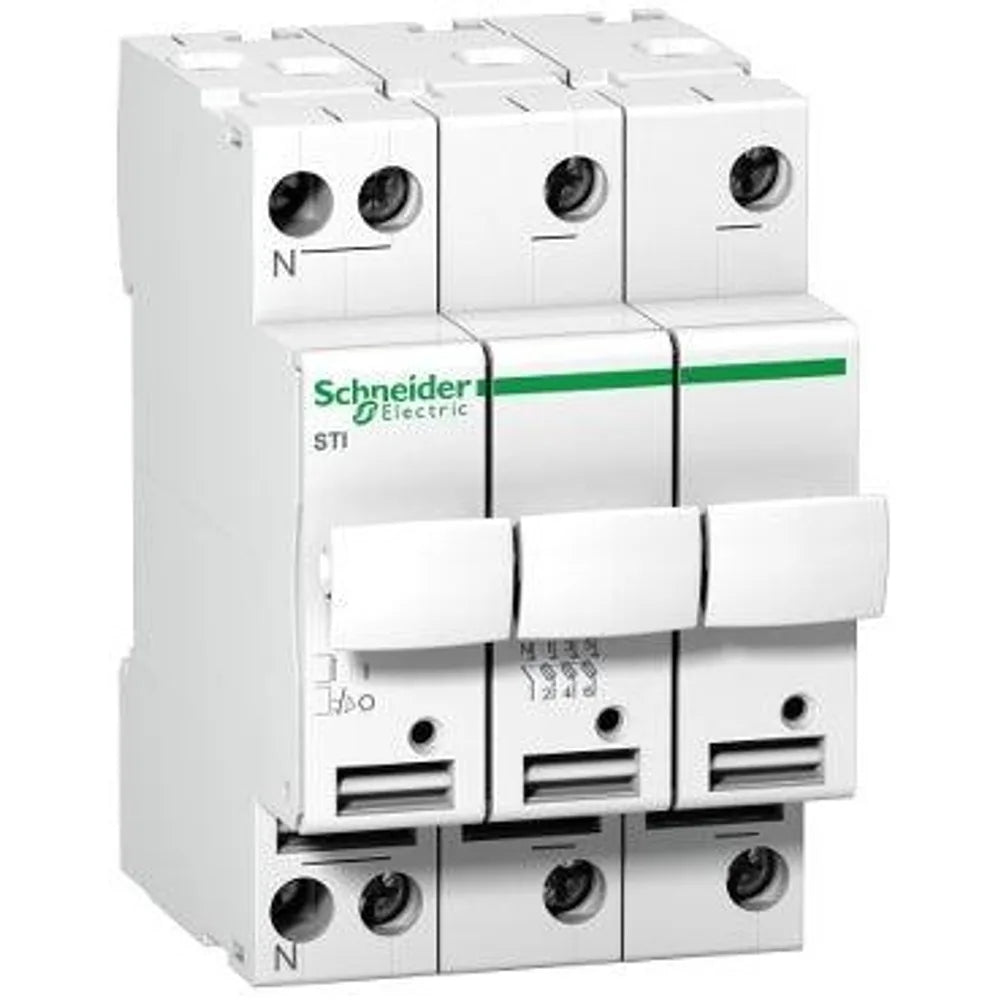

Il Portafusibile Schneider Acti9 STI A9N15658 è un componente essenziale per la protezione degli impianti elettrici in ambienti terziari e industriali. Questo sezionatore-fusibile è progettato per garantire la massima sicurezza, offrendo protezione da sovraccarichi e cortocircuiti. Grazie al suo design modulare, si integra facilmente in qualsiasi quadro elettrico montato su guida DIN, rappresentando una soluzione affidabile e performante per la salvaguardia dei circuiti. La sua configurazione 3P+N assicura una protezione completa, inclusa la disconnessione obbligatoria del neutro in caso di apertura di fase, incrementando ulteriormente l'affidabilità del sistema.
Specifiche tecniche
| Caratteristica | Dettaglio |
|---|---|
| Marca | Schneider Electric |
| Gamma Prodotto | Acti9 |
| Nome Prodotto | Acti9 STI |
| Tipo Prodotto | Portafusibile sezionatore |
| Codice SKU | A9N15658 |
| Poli | 3P + N (3 poli + Neutro) |
| Calibro Fusibile | 10.3 x 38 mm |
| Corrente Nominale (In) | Fino a 25 A (compatibile con fusibili da 2, 4, 6, 10, 16, 20, 25 A) |
| Tensione Nominale di Esercizio (Ue) | 500 V CA |
| Tensione Nominale di Isolamento (Ui) | 500 V CA 50/60 Hz |
| Tipo di Rete | CA (Corrente Alternata) |
| Modalità di Montaggio | Aggancio (su Guida DIN) |
| Larghezza in Passi da 9 mm | 6 (equivalente a 3 moduli DIN) |
| Altezza | 81 mm |
| Larghezza | 54 mm |
| Profondità | 75 mm |
| Profondità di Incasso | 44 mm |
| Colore | Bianco |
| Curva Fusibile | aM (per protezione motore) e gG (per uso generale) |
| Grado di Protezione IP | IP20 sui morsetti, IP40 se installato in un involucro modulare |
| Norme di Riferimento | IEC 60269-1/2, IEC EN 60947-3 |
| Temperatura Ambiente di Funzionamento | -20…60 °C |
| Funzionalità Aggiuntive | Bloccabile, alloggiamento per fusibile di ricambio, indicatore ottico di difetto opzionale (spia al neon 230V) |
| Sostenibilità | Prodotto Green Premium, conforme RoHS e REACH |
Compatibilità
Il portafusibile Schneider Acti9 STI A9N15658 è progettato specificamente per l'utilizzo con fusibili di tipo cilindrico con dimensioni di 10.3 x 38 mm. È compatibile con fusibili con curva gG, ideali per la protezione generale da sovraccarico e cortocircuito, e con fusibili con curva aM, ottimizzati per la protezione dei motori contro i cortocircuiti, specialmente in presenza di elevate correnti di spunto.
Domande frequenti
Qual è la funzione principale del portafusibile Schneider Acti9 STI A9N15658? La sua funzione primaria è quella di fornire protezione da sovraccarichi e cortocircuiti negli impianti elettrici, sezionando il circuito in caso di guasto.
Che tipo di fusibili posso utilizzare con questo dispositivo? Il portafusibile è compatibile con fusibili cilindrici da 10.3 x 38 mm, disponibili nelle curve di protezione gG (generale) e aM (per motori).
Come avviene l'installazione del portafusibile A9N15658? Questo dispositivo è progettato per il montaggio su guida DIN, consentendo un'installazione rapida e standardizzata all'interno dei quadri elettrici modulari.
Il portafusibile include la protezione del neutro? Sì, il modello A9N15658 è un dispositivo 3P+N, il che significa che include un polo per il neutro e, in caso di apertura di fase, garantisce l'apertura obbligatoria del neutro per una maggiore sicurezza.
Esiste un modo per sapere se un fusibile è interrotto? È possibile dotare il portafusibile di una spia al neon opzionale da 230V che si accende di rosso quando il fusibile salta, fornendo un'indicazione visiva immediata dello stato del fusibile.
