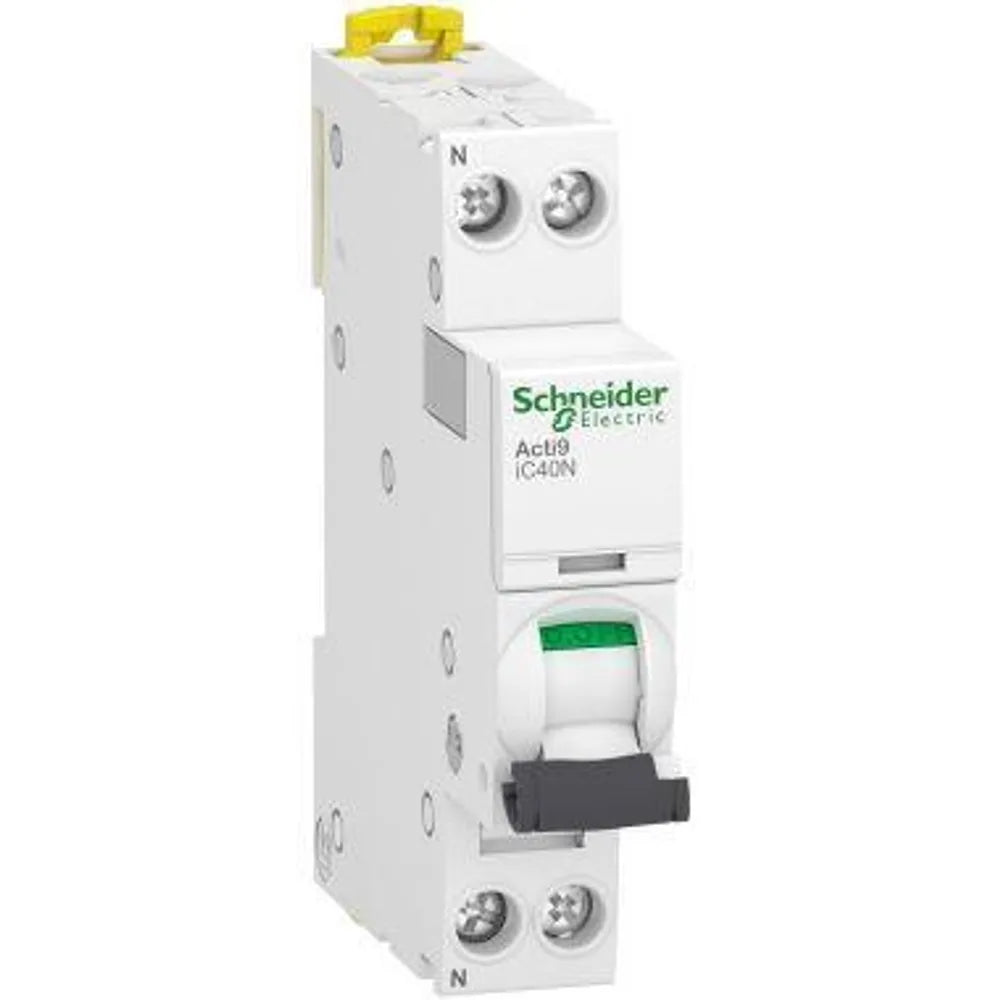

Schneider Electric iC40N 1P+N C 16A Interruttore Magnetotermico

L'interruttore magnetotermico Schneider Electric Acti9 iC40N con SKU A9P54616 è un componente essenziale per la sicurezza degli impianti elettrici, sia in ambito residenziale che terziario e industriale leggero. Questo dispositivo compatto svolge una doppia funzione vitale: protegge i circuiti dai sovraccarichi di corrente, che possono verificarsi quando troppi apparecchi sono collegati o un carico eccessivo viene applicato, e dai cortocircuiti, anomalie improvvise dovute a contatti diretti tra fase e neutro o tra fase e terra. La sua configurazione 1P+N permette di proteggere la fase e di sezionare contemporaneamente anche il neutro, garantendo maggiore sicurezza durante le operazioni di manutenzione. Con una corrente nominale di 16A e una curva di intervento C, è particolarmente indicato per la protezione di circuiti con carichi standard, come prese e illuminazione, ma anche per carichi induttivi moderati.

Specifiche tecniche

Compatibilità

L'interruttore magnetotermico A9P54616 della serie Acti9 iC40N è progettato per integrarsi perfettamente con la gamma di accessori Acti9 di Schneider Electric. Questo include la compatibilità con blocchi differenziali separati e contatti ausiliari, consentendo l'espansione delle funzionalità di protezione e segnalazione all'interno dei quadri elettrici modulari.

Domande frequenti

A cosa serve un interruttore magnetotermico 1P+N come l'A9P54616? L'interruttore magnetotermico 1P+N, come il modello A9P54616, serve a proteggere i circuiti elettrici monofase da sovraccarichi e cortocircuiti. La sua configurazione permette di interrompere sia la fase protetta che il neutro in caso di guasto o per manutenzione, garantendo una maggiore sicurezza.

Qual è la differenza tra un interruttore con curva C e uno con curva D? La curva di intervento di un interruttore magnetotermico indica la sua sensibilità ai cortocircuiti. La curva C (come nell'A9P54616) è adatta per circuiti con carichi generici (prese, illuminazione), che possono presentare correnti di spunto moderate. La curva D è invece indicata per carichi con elevate correnti di spunto, come motori o trasformatori.

Dove si installa l'interruttore Schneider A9P54616? L'interruttore A9P54616 è progettato per il montaggio su guida DIN all'interno di centralini e quadri di distribuzione modulari. La sua larghezza di un solo modulo DIN (18 mm) lo rende una soluzione compatta per ottimizzare lo spazio nei quadri elettrici.

Questo interruttore è adatto per impianti residenziali? Sì, l'interruttore magnetotermico A9P54616 è conforme sia agli standard industriali (EN/IEC 60947-2) che a quelli residenziali (EN/IEC 60898-1). È ideale per la protezione di prese, gruppi di servizio e circuiti di alimentazione standard in impianti domestici, uffici e piccoli esercizi commerciali.
