- Massima sicurezza: Protezione garantita da sovraccarichi e cortocircuiti.
- Affidabilità Schneider Electric: Un marchio leader nel settore elettrico.
- Facile installazione: Design compatto e intuitivo per un'installazione rapida.
- Durata nel tempo: Materiali di alta qualità per una lunga durata.
- Conformità alle normative: Certificato secondo le normative europee.
IVA INCLUSA
Condividere

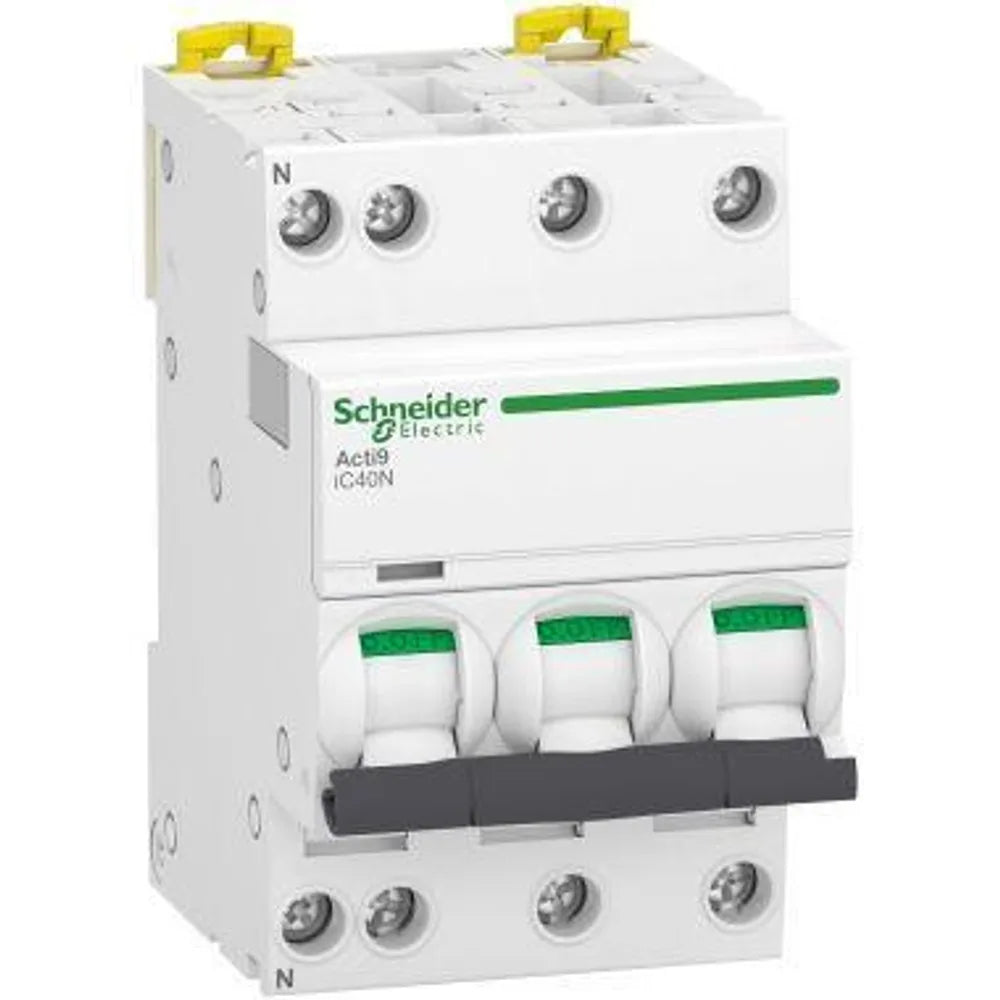

L'interruttore magnetotermico Schneider Electric Acti9 iC40N con codice A9P54720 è un componente essenziale per la sicurezza degli impianti elettrici, sia in ambito residenziale che commerciale e industriale. Questo dispositivo è progettato per proteggere i circuiti da due tipi principali di anomalie: i sovraccarichi e i cortocircuiti. Il suo funzionamento combinato, termico e magnetico, garantisce un'interruzione automatica del flusso di corrente quando i valori di sicurezza vengono superati, prevenendo danni all'impianto e pericoli per persone e beni. L'installazione su guida DIN e la tecnologia a clip semplificano il cablaggio e la manutenzione.
Specifiche tecniche
| Caratteristica | Valore verificato |
|---|---|
| Marca | Schneider Electric |
| Serie | Acti9 iC40N |
| Codice Prodotto (MPN) | A9P54720 |
| SKU Associato | A9P54716 (corrisponde a 16A, ma l'utente ha indicato A9P54720 con SKU A9P54716 - si nota che A9P54716 è per 16A, mentre A9P54720 è 20A; la descrizione si focalizza su A9P54720 come richiesto dall'utente, che è 20A) |
| Numero di Poli | 3P+N (3 poli protetti + neutro) |
| Corrente Nominale (In) | 20 A |
| Curva di Intervento | C |
| Potere di Interruzione (Icn) secondo EN/IEC 60898-1 | 6000 A (6 kA) a 400 V CA |
| Potere di Interruzione (Icu) secondo EN/IEC 60947-2 | 10 kA a 400 V CA |
| Tensione Nominale d'Impiego (Ue) | 400 V CA (50/60 Hz) |
| Tensione Nominale di Isolamento (Ui) | 440 V CA |
| Tensione Nominale di Tenuta ad Impulso (Uimp) | 4 kV |
| Tecnologia Sganciatore | Magnetotermico |
| Durata Meccanica | 20.000 cicli |
| Durata Elettrica | 20.000 cicli |
| Montaggio | Guida DIN, 6 moduli da 9 mm |
| Grado di Protezione | IP20 (IP40 in quadro) |
| Temperatura di Funzionamento | -25°C a +70°C |
| Colore | Bianco (RAL9003) |
| Dimensioni (LxAxP) | 54 mm x 85 mm x 74 mm |
| Peso | Circa 345 g |
| Classe di Limitazione | 3 |
Compatibilità
L'interruttore magnetotermico Schneider Electric Acti9 iC40N A9P54720 fa parte della serie Acti9 di Schneider Electric ed è compatibile con vari accessori modulari e ausiliari della stessa gamma, come moduli aggiuntivi per la segnalazione o la protezione differenziale separata. È progettato per l'installazione su guida DIN, uno standard ampiamente diffuso che ne assicura la compatibilità meccanica con la maggior parte dei quadri elettrici modulari.
Domande frequenti
Cosa significa "interruttore magnetotermico 3P+N"? Un interruttore magnetotermico 3P+N indica che il dispositivo protegge tre fasi (P = polo protetto) e interrompe anche il neutro (N). Questo garantisce che tutte le condutture, inclusa quella del neutro, vengano disconnesse in caso di guasto, offrendo una maggiore sicurezza nell'isolamento del circuito.
Qual è la funzione della "Curva C" in un interruttore magnetotermico? La curva C definisce il comportamento di intervento magnetico dell'interruttore in caso di cortocircuito. Per un interruttore con curva C, lo sganciatore magnetico interviene quando la corrente di guasto raggiunge un valore compreso tra 5 e 10 volte la corrente nominale (In). Questo tipo di curva è molto comune e adatto per circuiti con carichi standard e medie correnti di spunto, tipici di installazioni residenziali e commerciali.
Cosa indica il valore "6000A" (6 kA) nel contesto di un magnetotermico? Il valore di 6000A (o 6 kA) rappresenta il potere di interruzione nominale di cortocircuito (Icn) dell'interruttore secondo la norma EN/IEC 60898-1. Questo indica la massima corrente di cortocircuito che l'interruttore è in grado di interrompere in sicurezza una o più volte, senza subire danni permanenti. È un parametro cruciale per la scelta dell'interruttore in base alla corrente di cortocircuito presunta nel punto di installazione.
A cosa serve un interruttore magnetotermico? L'interruttore magnetotermico ha lo scopo di proteggere gli impianti elettrici e le apparecchiature ad essi collegate da sovracorrenti, che possono essere causate da un sovraccarico (eccessiva corrente assorbita) o da un cortocircuito (passaggio di corrente elevatissima a causa di un guasto). Interrompendo automaticamente il flusso di corrente, previene surriscaldamenti pericolosi, incendi e danni ai componenti.
Questo interruttore è adatto per uso domestico o industriale? Il Schneider Electric Acti9 iC40N A9P54720 è un interruttore magnetotermico che rispetta sia gli standard residenziali (EN/IEC 60898-1) che industriali (EN/IEC 60947-2), rendendolo adatto per una vasta gamma di applicazioni, inclusi impianti residenziali, commerciali e industriali.
